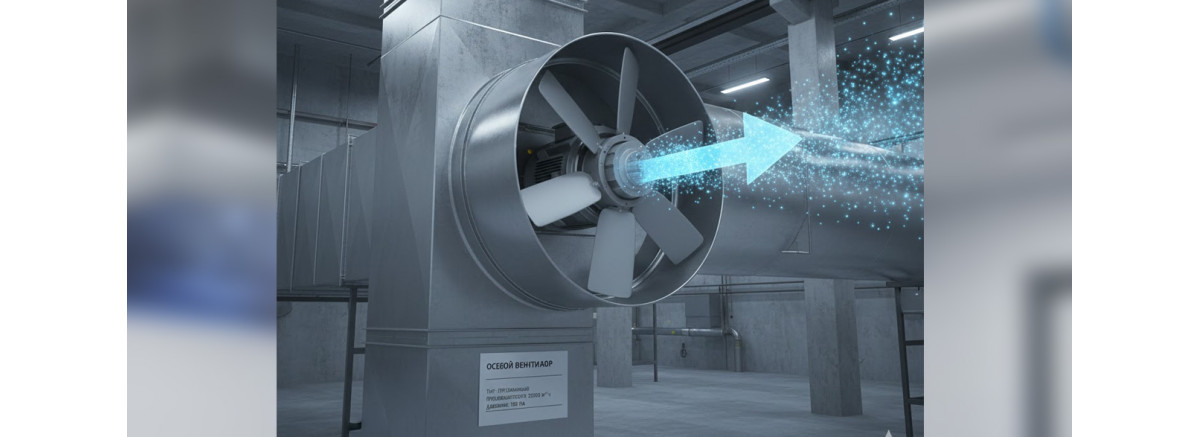

Осевые вентиляторы

Осевые вентиляторы — это самый распространенный тип вентиляторов, который мы встречаем повсеместно: от бытовых кулеров в компьютерах до огромных промышленных агрегатов в цехах. Свое название они получили из-за того, что направление потока воздуха совпадает с осью вращения лопастей.

Принцип работы

В осевом вентиляторе лопасти закреплены на втулке под определенным углом к плоскости вращения. При вращении колеса лопатки захватывают воздух и перемещают его в осевом направлении. При этом воздух практически не меняет своего направления, двигаясь вдоль вала двигателя.

Основные элементы конструкции

1. Рабочее колесо (крыльчатка): Состоит из лопастей, форма которых определяет аэродинамические качества.

2. Корпус: Обычно имеет цилиндрическую форму (обечайка), которая направляет поток и защищает лопасти.

3. Электродвигатель: Приводит крыльчатку в движение. Может быть расположен как внутри корпуса, так и вынесен за его пределы.

4. Монтажная рама или защитная решетка: Позволяет закрепить вентилятор в проеме или воздуховоде и защищает от попадания посторонних предметов.

Характерные особенности

• Высокая производительность: Они способны перемещать огромные объемы воздуха за единицу времени.

• Низкое давление: Осевые вентиляторы плохо справляются с сопротивлением. Если воздуховод слишком длинный или имеет много изгибов, эффективность осевого вентилятора резко падает.

• Компактность: Они занимают мало места в глубину, что удобно для установки в стены или оконные проемы.

• Простота конструкции: Это делает их относительно дешевыми и надежными в эксплуатации.

Где они применяются?

1. Бытовое использование: Настольные вентиляторы, вытяжки в санузлах, кулеры для охлаждения электроники.

2. Промышленная вентиляция: Охлаждение радиаторов, обдув оборудования, вентиляция складов и цехов (где не требуются длинные воздуховоды).

3. Аварийные системы: Системы дымоудаления, где нужно быстро вывести большие объемы продуктов горения.

4. Агропромышленный комплекс: Проветривание теплиц и ферм.

Сравнение с центробежными (радиальными) моделями
