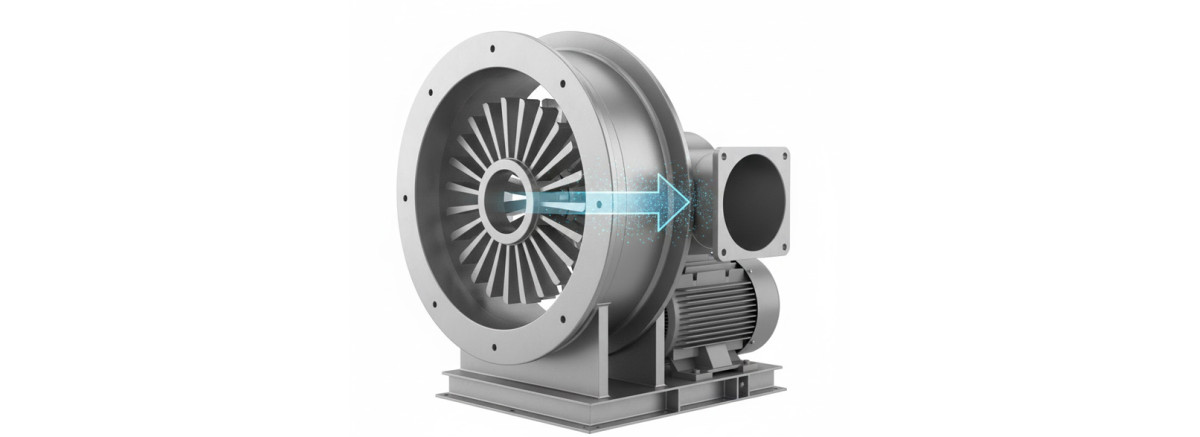

Центробежные (радиальные) вентиляторы

Центробежные (или радиальные) вентиляторы — это «рабочие лошадки» систем вентиляции, которые часто называют «улитками» из-за специфической формы их корпуса. В отличие от осевых моделей, они способны создавать высокое давление, что делает их незаменимыми для работы в разветвленных сетях воздуховодов.

Принцип работы

Работа вентилятора основана на использовании центробежной силы. Воздух затягивается внутрь через входное отверстие в центре (вдоль оси вращения) и попадает на лопатки быстро вращающегося рабочего колеса. Под действием центробежной силы воздух отбрасывается к периферии, сжимается и выталкивается через выходной патрубок, расположенный под углом 90° к входу.

Устройство и типы лопаток

Конструкция включает в себя спиральный корпус («улитку»), рабочее колесо (крыльчатку) с лопатками и электродвигатель.

Важнейшую роль играет наклон лопаток рабочего колеса:

• Загнутые вперед: позволяют уменьшить габариты вентилятора и уровень шума при высокой производительности, но требуют мощного двигателя.

• Загнутые назад: обеспечивают высокий КПД и экономят до 20% электроэнергии. Они лучше справляются с перегрузками по расходу воздуха.

• Радиальные (прямые): используются для перемещения загрязненного воздуха с примесями (пыль, опилки), так как к ним меньше прилипает грязь.

Основные характеристики

• Высокое давление: Это главное преимущество. Такой вентилятор может «протолкнуть» воздух через длинные трубы, фильтры, нагреватели и охладители.

• Надежность: Они устойчивы к изменениям сопротивления в системе.

• Разнообразие исполнений: Бывают низкого, среднего и высокого давления (свыше 3000 Па).

Сферы применения

1. Центральные системы кондиционирования: Обеспечивают циркуляцию воздуха в больших зданиях (ТЦ, БЦ).

2. Промышленность: Удаление дыма, газов, работа в системах аспирации (сбор опилок, пыли).

3. Кухонные вытяжки: Промышленные зонты в ресторанах используют именно центробежные двигатели для преодоления сопротивления жироулавливающих фильтров.

4. Покрасочные камеры: Где требуется мощный отсос воздуха через плотные фильтрующие материалы.

Сравнение: Центробежный vs Осевой

Параметр	Центробежный (Радиальный)	Осевой
Давление	Высокое (прокачивает длинные трубы)	Низкое (для открытых пространств)
Габариты	Массивный (корпус-улитка)	Компактный (плоский)
Направление выхода	Под углом 90°	Прямо (вдоль оси)
Сложность сети	Сложная, с фильтрами и поворотами	Простая, короткая

1. Положение корпуса (угол разворота «улитки»)

Поскольку выходной патрубок «улитки» расположен под углом 90° к входу, при заказе вентилятора крайне важно заранее знать, в какую сторону будет направлен поток воздуха. Существует стандартная сетка углов разворота (от 0° до 315° с шагом 45°). Правое вращение (Пр): Колесо вращается по часовой стрелке, если смотреть со стороны всасывания. Левое вращение (Л): Колесо вращается против часовой стрелки.

2. Подбор по аэродинамической характеристике

Выбор вентилятора нельзя делать только по «кубам» (расходу воздуха). Нужно смотреть на график давления. Если ваша система имеет много фильтров, поворотов и шумоглушителей, сопротивление (Па) будет высоким. Вам нужно найти точку пересечения характеристики вентилятора и характеристики вашей сети. Если выбрать вентилятор «на глаз», он может просто «молотить» воздух на месте, не создавая реального потока в конце трубы.

3. Нюансы монтажа для снижения шума и вибрации

Центробежные вентиляторы — мощные машины, и они могут сильно вибрировать. Чтобы здание не «гудело», используют: Виброизоляторы: Специальные пружинные или резиновые опоры, на которые устанавливается станина вентилятора. Гибкие вставки: Мягкие переходы между патрубками вентилятора и жесткими стальными воздуховодами. Они разрывают механическую связь, чтобы вибрация не передавалась по трубам.

4. Прямой привод vs Ременная передача

Прямой привод: Колесо насажено прямо на вал двигателя. Это надежно, компактно и не требует частого обслуживания. Ременная передача: Двигатель стоит отдельно. Это позволяет менять скорость вращения колеса, просто подбирая шкивы разного диаметра. Часто используется в мощных промышленных установках.
